전산실 모니터링 시스템(FMS) 구성도 및 구축 방법

전산실이나 데이터센터의 안정적인 운영을 위해서는
온습도, 전력, 누수, 설비 상태 등을 실시간으로 모니터링하는 시스템이 필요합니다.

이러한 시스템을 FMS(Facility Monitoring System, 시설물 모니터링 시스템)라고 합니다.

이번 글에서는 전산실 모니터링 시스템의 구성과 구축 방법에 대해 쉽게 정리해 보겠습니다.



1. 전산실 모니터링 시스템이 필요한 이유

전산실은 다양한 장애 요소가 존재하는 환경입니다.

• 온도 상승 (서버 과열)
• 누수 발생
• 전력 이상
• UPS 장애
• 공조 장비 고장

이러한 문제는 초기에 감지하지 못하면 큰 장애로 이어질 수 있습니다.

따라서 전산실에서는
★ 24시간 자동 모니터링 시스템 구축이 필수적입니다.



2. 전산실 모니터링 시스템(FMS) 구성 개요

전산실 FMS는 크게 4가지 요소로 구성됩니다.

1. 센서 및 설비 연동
2. 데이터 수집 장치 (IoT Gateway)
3. 네트워크
4. 모니터링 서버

전체 구성 흐름은 다음과 같습니다.

★ 센서 / 설비 → Gateway → 네트워크 → 모니터링 서버

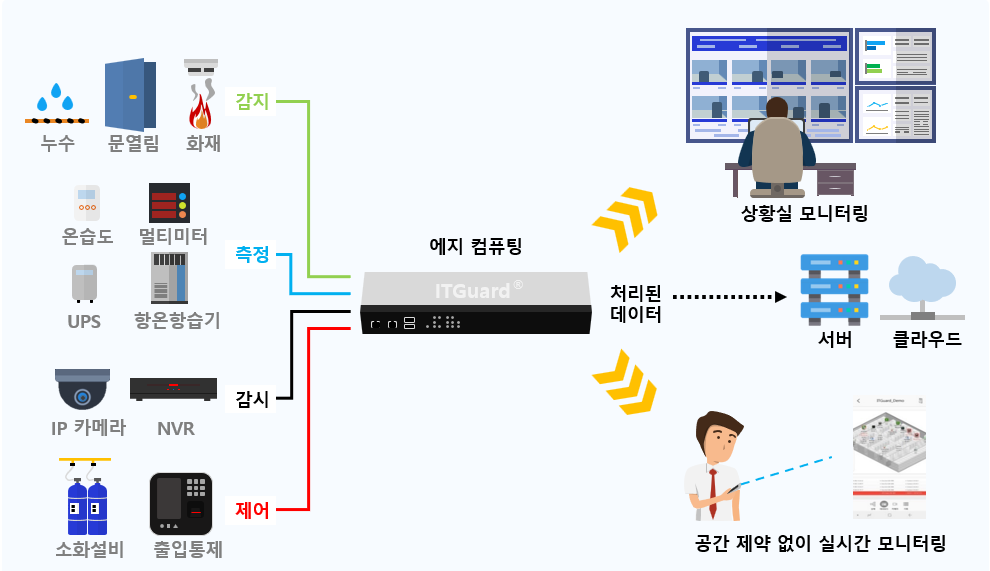

FMS 구성도





3. 주요 구성 요소 설명

① 환경 센서

전산실 환경 상태를 측정하는 장치입니다.

대표적인 센서

• 온습도 센서
• 누수 센서
• 도어 센서
• 연기 센서

이러한 센서를 통해 전산실 환경 데이터를 수집합니다.

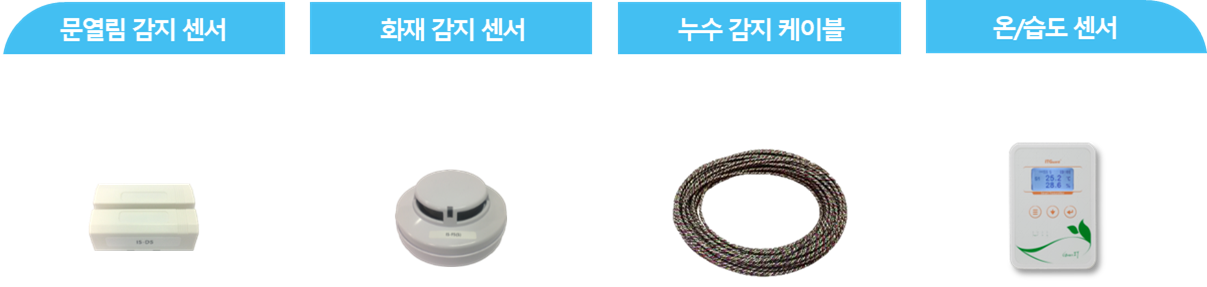

환경감시 센서

② 전력 및 설비 연동

전산실의 주요 설비 상태를 모니터링합니다.

대표 설비

• UPS (무정전 전원장치)
• 전력 미터
• 항온항습기
• 배터리 시스템

이 장비들은 통신을 통해 상태 정보를 전달합니다.



③ IoT Gateway (데이터 수집 장치)

센서 및 설비 데이터를 수집하고
네트워크로 전달하는 핵심 장비입니다.

주요 역할

• 다양한 프로토콜 통합
• 데이터 수집 및 변환
• 서버로 데이터 전송

지원 통신 방식 예

• RS-485
• Modbus
• SNMP
• Ethernet

★  여러 장비를 하나로 연결하는 “중간 허브” 역할



④ 네트워크

수집된 데이터를 모니터링 서버로 전달합니다.

• 사내 LAN
• 인터넷
• LTE / 5G

환경에 따라 다양한 방식이 사용됩니다.



⑤ 모니터링 서버 (관제 시스템)

수집된 데이터를 시각화하고 관리하는 시스템입니다.

주요 기능

• 실시간 상태 확인
• 알람 발생 (문자, 이메일 등)
• 데이터 저장 및 이력 관리
• 통계 및 분석

FMS 모니터링 화면

4. 전산실 FMS 구축 방법

전산실 모니터링 시스템은 다음과 같은 단계로 구축됩니다.

① 대상 설비 및 센서 정의

• 어떤 환경을 모니터링할 것인지 결정
• 온습도 / 누수 / 전력 등

② 센서 및 장비 설치

• 센서 위치 선정
• 전력 및 설비 연동

③ Gateway 및 네트워크 구성

• 통신 방식 설정
• 데이터 수집 구조 설계

④ 모니터링 시스템 구축

• 서버 및 소프트웨어 설치
• 화면 구성 및 알람 설정

⑤ 테스트 및 운영

• 정상 동작 확인
• 알람 테스트
• 운영 안정화

5. 전산실 FMS 도입 효과

FMS를 구축하면 다음과 같은 효과를 얻을 수 있습니다.

• 장애 사전 예방
• 실시간 상태 확인
• 무인 운영 가능
• 운영 비용 절감
• 대응 시간 단축

특히 여러 지점을 운영하는 경우
★ 통합 관제 시스템 구축 효과가 매우 큽니다.



6. 마무리

전산실 모니터링 시스템(FMS)은 단순한 관리 시스템이 아니라
장애를 예방하고 안정적인 운영을 위한 필수 인프라입니다.

최근에는 IoT 기술을 활용하여
보다 효율적이고 지능적인 모니터링 시스템 구축이 가능해지고 있습니다.

전산실 환경과 설비를 안정적으로 관리하기 위해서는
체계적인 FMS 구축이 반드시 필요합니다.

앞으로도 전산실 운영과 관련된 다양한 기술과 구축 사례를 계속 소개해 드리겠습니다.
