RS-485 통신이란 무엇인가 (전산실 및 산업 통신의 기본)

전산실 및 데이터센터에서 센서와 설비를 모니터링하기 위해서는
안정적인 통신 방식이 필요합니다.



특히 온습도 센서, 전력량계, 공조 장비 등에서는
★ RS-485 통신 방식이 매우 널리 사용됩니다.



이번 글에서는 RS-485 통신의 개념, 특징, 그리고 왜 많이 사용하는지에 대해 쉽게 정리해보겠습니다.



1. RS-485 통신이란 무엇인가

RS-485는 장비 간 데이터를 주고받기 위한
★ 직렬 통신 방식(Serial Communication) 중 하나입니다.



주로 산업 환경에서 사용되며
여러 장비를 하나의 통신 라인으로 연결할 수 있는 특징을 가지고 있습니다.



2. RS-485가 많이 사용되는 이유

전산실 및 산업 현장에서 RS-485가 많이 사용되는 이유는 다음과 같습니다.

① 장거리 통신 가능

최대 약 1.2km까지 통신 가능

★  넓은 시설에서도 사용 가능

② 다수 장비 연결 가능 (Multi-drop)

하나의 라인에 여러 장비 연결 가능

★ 세서 여러 개를 한 번에 연결 가능

③ 노이즈에 강함

• 차동 신호 방식 사용
• ★  전기적 간섭이 많은 환경에서도 안정적

④ 구조가 단순하고 안정적

산업 현장에 적합한 구조

★  유지보수 용이



3. RS-485 통신 구조



RS-485는 기본적으로 다음과 같은 구조를 가집니다.

★  Master ↔ Slave 방식

• Master : 데이터를 요청하는 장비
• Slave : 데이터를 응답하는 장비

예

• IoT Gateway → Master
• 센서 / 전력량계 → Slave

★  Gateway가 데이터를 요청하면 센서가 응답



4. RS-485 배선 구조

RS-485는 보통 2선 방식으로 구성됩니다.

• A (+)
• B (-)

★  이 두 선을 통해 데이터를 송수신

배선 특징

• Daisy Chain (직렬 연결) 방식 사용
• 종단 저항(120Ω) 필요

★  안정적인 통신을 위해 중요



5. RS-485와 Modbus의 관계

RS-485는 통신 “물리 계층”이고
Modbus는 통신 “프로토콜”입니다.

★  쉽게 말하면

• RS-485 = 통신 방법 (길)
• Modbus = 통신 규칙 (언어)

예

• RS-485 + Modbus RTU → 가장 많이 사용되는 조합



6. 전산실에서의 RS-485 활용

전산실에서는 다양한 장비에서 RS-485를 사용합니다.

• 온습도 센서
• 누수 센서
• 전력량계
• 공조 장비

★  대부분의 센서 및 설비 통신에 사용



7. RS-485 통신 구성 예시



전산실에서 일반적인 구성은 다음과 같습니다.

★  센서 → RS-485 → IoT Gateway → 네트워크 → FMS



이 구조를 통해
센서 데이터를 실시간으로 수집하고 관리할 수 있습니다.

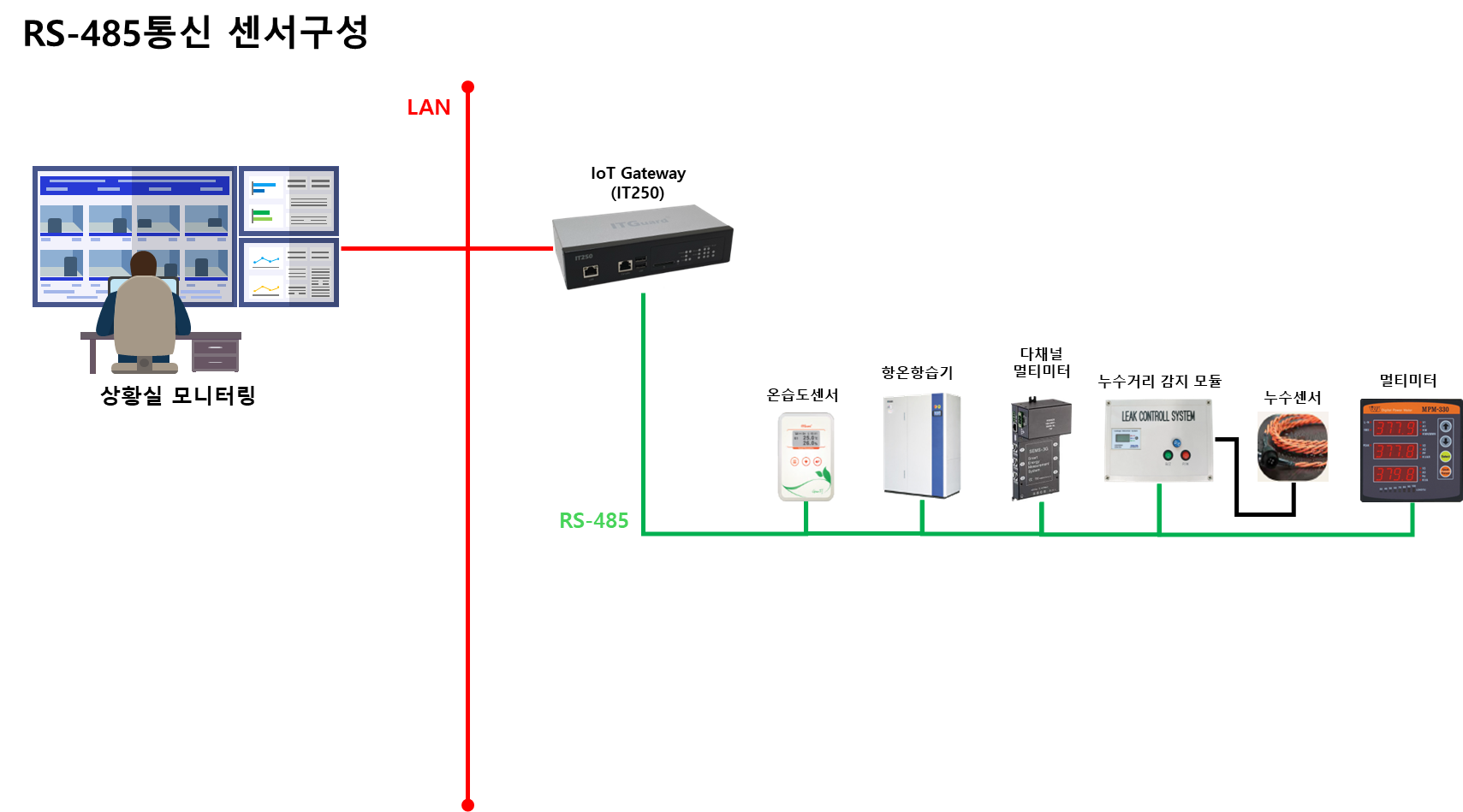

RS-485통신구성도



8. RS-485 사용 시 주의사항

RS-485 통신은 안정적이지만
설계 및 설치 시 주의가 필요합니다.

• 배선 길이 관리
• 종단 저항 설치
• 노이즈 환경 고려
• 통신 속도 설정

★  잘못 구성하면 통신 장애 발생 가능(중요)



9. RS-485 Daisy Chain 구조의 한계와 Gateway 필요성

RS-485 통신은 Daisy Chain(직렬 연결) 방식으로
여러 장비를 하나의 라인에 연결할 수 있는 장점이 있습니다.

하지만 실제 현장에서는 다음과 같은 한계가 존재합니다.

① Daisy Chain 구조의 제약

RS-485는 장비를 직렬로 연결하는 구조이기 때문에

• 장비가 많아질수록 통신 지연 발생
• 특정 구간 장애 시 전체 통신 영향
• 배선 길이 및 분기 제한 존재

★  대규모 전산실에서는 구조적으로 관리가 어려워질 수 있습니다.

② 노이즈 환경에 따른 통신 불안정

RS-485는 비교적 노이즈에 강한 편이지만
다음과 같은 환경에서는 통신 장애가 발생할 수 있습니다.

• 전력 케이블과 근접 배선
• 접지 불량
• 장거리 배선
• 산업 설비 주변

★  데이터 오류 또는 통신 끊김 발생 가능

③ 유지보수 및 확장성 문제

• 신규 장비 추가 시 배선 재구성 필요
• 장애 발생 시 원인 파악 어려움
• 구간별 분리 관리 어려움



10. RS-485 to Ethernet Protocol Gateway 활용 구조



이러한 한계를 해결하기 위해
★ RS-485 to Ethernet Protocol Gateway를 사용하는 구조가 많이 적용됩니다.

구성 방식

★  센서 / 설비 → RS-485 → Protocol Gateway → Ethernet → 네트워크 → FMS

주요 역할

• RS-485 데이터를 Ethernet으로 변환
• Modbus RTU → Modbus TCP 변환
• 네트워크 기반 통신으로 확장

장점

① 통신 안정성 향상

• 구간 분리 가능
• 장애 영향 최소화

② 확장성 확보

• 네트워크 기반으로 자유롭게 확장
• 여러 구역 분산 구성 가능

③ 유지보수 용이

• 장애 구간 빠르게 파악 가능
• 장비 단위 관리 가능

④ 원격 모니터링 가능

• IP 기반으로 접근
• 중앙 관제 시스템과 연동



11. 실무 적용 예시

전산실에서 실제 많이 사용하는 구조는 다음과 같습니다.

• 각 구역별 센서 → RS-485 연결
• 구역별 Protocol Gateway 설치
• Ethernet으로 중앙 서버 연결

★  이 구조를 통해

• 통신 안정성 확보
• 확장성 향상
• 통합 모니터링 가능



12. 정리

RS-485는 매우 안정적인 통신 방식이지만
Daisy Chain 구조 특성상 한계가 존재합니다.



이를 보완하기 위해

★ RS-485 to Ethernet Protocol Gateway를 활용한 구조 설계가 중요합니다.



특히 전산실 및 데이터센터와 같이 규모가 크고 안정성이 중요한 환경에서는
★ Gateway 기반 통신 구조가 필수적입니다.



13. 마무리

RS-485는 전산실 및 산업 환경에서 가장 기본이 되는 통신 방식입니다.

• 장거리 통신 가능
• 다수 장비 연결 가능
• 안정성 우수

이러한 장점으로 인해
★  센서 및 설비 모니터링에 널리 사용되고 있습니다.



특히 IoT Gateway 및 FMS와 함께 구성하면
전산실 환경을 보다 효율적으로 관리할 수 있습니다.



앞으로도 전산실 통신 및 모니터링 기술에 대해 계속 소개해 드리겠습니다.
